OPEL ASTRA F 電子儀錶板及旅程電腦故障碼讀取與清除

(一) OPEL ASTRA F 多功能旅程電腦

在歐寶 ASTRA F 車系有兩種多功能旅程電腦：

(1).MID ─ 具有行車電腦，安全檢測功能，顯示時間及音響，並具有自我診斷故障碼。

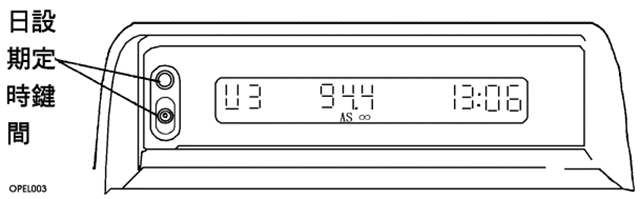

(2) DID ─ 僅具有音響功能及日期時間顯示並具有我診斷故障碼。

當MID偵測到旅程電腦有故障時，會再右下角時間顯示區前方出現"F"字樣，將 10pin 診斷座中 D 腳跨接 A 腳即會顯示故障碼在時間顯示區。

OPEL ─ 10腳診斷座



MID 故障碼對照表：

故障碼	內 容	故障碼	內 容
51	記憶體不良	169	車外溫度感知器短線
52	記憶體未設定	171	車外溫度感知器斷路
55	行車電腦不良	173	陽光感知器不良
167	油箱油面感知器不良	121	音響不良
168	油箱油面感知器不良	122	剎車燈回路不良



(二) 當點火開關 KEY-ON 時 MID 顯示英文訊息：

＊旅程電腦每當點火開關 KEY-ON 即會自動執行安全檢測，如果有不良狀況即會直接顯示在 MID 螢幕上：

Oil Lack	機油洩漏不足
Engine Oil level	機油量太多
Coolant level	水箱水面不足
Wash fluid level	雨刷水面不足
Brake pad	剎車來令片磨耗
Brake light	剎車燈回路不良
Headlight Tail Light	頭燈/尾燈迴路不良

＊未修護前以上字幕會一直閃爍。但可利用雨刷開關上的R鍵按下強迫歸零，但當再次發動引擎時，會仍保持字幕閃爍。





(三) 防盜系統故障碼讀取與清除 ─ OPEL

歐寶配置原廠防盜系統具有自我診斷模式，在防盜系統中(ATWS)同時監控了：
◎音響 ◎引擎蓋 ◎後門 ◎前門 ◎行李箱門 ◎後門檔風玻璃。◎ 觸除防盜功能： ◎ ATWS 故障碼讀取：



◎當防盜被觸發後，引擎將在30分鐘內無法啟動，可利用車門鎖鑰匙反時鐘方向轉120°即可觸除。

◎防盜 ATWS 故障碼對照表 ─ OPEL

故障碼	內 容	故障碼	內 容
18	各監控門開關線頭鬆動	35	點火開關 ING線路不良
25	喇叭線路不良	36	ST線路不良
26	左方向燈線路不良	37	收音機線路不良
27	右方向燈線路不良	39	各監控門開關線路受干擾
32	行李箱開關線路不良	46	尾車監控線路不良
33	引擎蓋開關線路不良	55	防盜電腦不良
34	車門開關線路不良



(四) 防滑剎車系統故障碼讀取與清除 ─ OPEL
歐寶車系採用的ABS防滑剎車系統有兩種型：
◎一種為單純的ABS系統。(ABS)
◎另一種為巡蹤式ABS系統。(ABS + ETC)
故障碼讀取均由診斷座中A、K腳跨接後由 ABS警示燈或 ETC警示燈來閃爍出故障碼。



(五) 防滑剎車ABS與ETC故障對照表：



■ABS/ETC故障碼對照表 ─ OPEL

故障碼	內 容	故障碼	內 容
12	進入診斷模式	42	右前輪輪速信號不良
14	引擎冷卻水溫感知器短路	43	右前輪輪速信號不良
15	引擎冷卻水溫感知器斷路	44	左後輪輪速信號不良
16	ABS左前電磁閥控制不良(LF)	45	左前輪輪速信號不良
17	ABS右前電磁閥控制不良(RF)	46	右後輪輪速信號不良
18	ABS後輪控制電磁閥不良	47	右後輪輪速信號不良
19	ABS電磁閥繼電器不良	48	電瓶電壓太低
21	節汽門位置感知器短路到電源	55	ETC主電腦不良
22	節汽門位置感知器斷路或搭鐵	55	ABS主電腦不良
25	車速感知器齒環不良	56	ABS主電腦不良
26	ETC位置感知器短路到電源	57	ABS主電腦不良
27	ETC位置感知器斷線或搭鐵	58	ETC主電腦不良
31	無法取得引擎車速信號	61	壓力開關信號不良
35	ABS液壓馬達不良	62	壓力開關信號不良
37	剎車燈開關信號不良	63	節汽門調節器不良
39	左前輪輪速信號不良	64	節汽門調節器不良
41	左前輪輪速信號不良	82	ETC開關不良

PS：PO 心酸的，1997 CDX 的老A 沒 MID 和 DID。
